Dein Heizpilz klickt nicht und du fragst dich, was die Ursache sein könnte? Wenn der Piezozünder nicht mehr funktioniert, ist das ärgerlich, besonders wenn du die gemütliche Wärme im Freien genießen möchtest. Glücklicherweise gibt es einige einfache Prüfungen, die du selbst vornehmen kannst, ohne direkt das Gassystem zu berühren.
Das sind die beliebtesten Piezozünder Ersatzteil Produkte
Grundlagen des Piezozünders am Heizpilz
Der Piezozünder ist das Herzstück der Zündung deines Heizpilzes. Er wandelt mechanischen Druck, den du durch das Drücken des Knopfes erzeugst, in eine elektrische Funkenentladung um. Dieser Funke entzündet dann das Gas, das aus dem Brenner strömt. Wenn dieses Klicken ausbleibt, ist die elektrische Verbindung oder die Funkenbildung gestört.
Funktionsweise des Piezozünders
Im Inneren des Piezozünders befindet sich ein kristalliner Keramikkörper, oft basierend auf Bleizirkonat-Titanat (PZT). Wenn du den Zündknopf kräftig drückst, wird dieser Kristall verformt. Diese mechanische Verformung erzeugt eine elektrische Spannung. Diese Spannung ist hoch genug, um über einen kleinen Abstand einen Funken zu erzeugen, der dann das Gas-Luft-Gemisch am Brenner entzündet.
Bestandteile und ihre Rolle
- Zündknopf: Der sichtbare Teil, den du bedienst. Er überträgt die Kraft auf den Piezo-Mechanismus.
- Feder: Stellt sicher, dass der Mechanismus nach dem Loslassen des Knopfes in seine Ausgangsposition zurückkehrt.
- Piezo-Element: Das Herzstück, das die mechanische Energie in elektrische Spannung umwandelt.
- Hochspannungskabel: Leitet die erzeugte Spannung zum Zündelektroden. Oft aus einem isolierenden Material wie Gummi oder Kunststoff gefertigt.
- Zündelektrode: Sitzt nahe am Gasbrenner und erzeugt den sichtbaren Funken.
Häufige Ursachen, wenn der Piezozünder klickt nicht
Das Ausbleiben des Klickgeräuschs deutet auf ein Problem im Zündmechanismus selbst hin. Bevor du jedoch an eine Reparatur denkst, solltest du einige grundlegende Dinge überprüfen, die oft die Ursache sind.
Feuchtigkeit und Schmutz
Heizpilze werden oft im Freien eingesetzt, wo sie Regen, Staub und anderen Umwelteinflüssen ausgesetzt sind. Feuchtigkeit kann sich im Zündmechanismus festsetzen und die elektrische Leitfähigkeit beeinträchtigen. Schmutz und Staub können ebenfalls die Beweglichkeit von Teilen behindern oder elektrische Kontakte verschmutzen.
Mechanische Beschädigungen oder Blockaden
Ein Sturz des Heizpilzes oder starke Stöße können zu mechanischen Beschädigungen am Zündknopf oder den internen Komponenten führen. Manchmal kann sich auch einfach ein kleines Teil verkeilen oder die Feder im Mechanismus ist überdehnt oder gebrochen.
Verschleiß des Piezo-Elements
Wie jedes Bauteil unterliegt auch das Piezo-Element einem gewissen Verschleiß. Mit der Zeit kann seine Fähigkeit, eine ausreichende Spannung zu erzeugen, nachlassen. Dies äußert sich oft darin, dass das Klicken leiser wird oder ganz ausbleibt.
Erste Prüfungen ohne Eingriff ins Gassystem
Bevor du dich an die Gaszufuhr wagst, gibt es eine Reihe von Checks, die du eigenständig durchführen kannst. Diese sind in der Regel unkompliziert und erfordern kein spezielles Werkzeug.

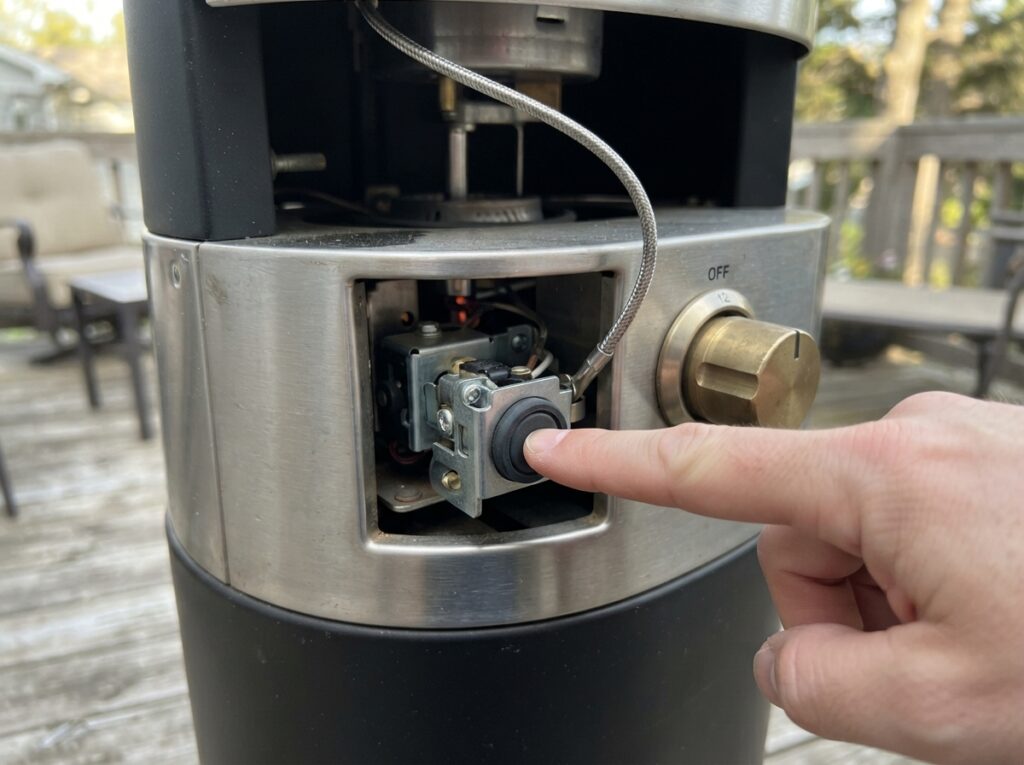

Sichtprüfung des Zündknopfes und der Umgebung
Beginne mit einer visuellen Inspektion. Schaue dir den Zündknopf genau an. Lässt er sich frei bewegen oder hakt er? Gibt es sichtbare Risse oder Beschädigungen am Gehäuse des Zünders?
- Reinige den Bereich um den Zündknopf: Entferne vorsichtig Staub, Spinnweben oder andere Ablagerungen mit einer weichen Bürste oder einem trockenen Tuch.
- Teste die Beweglichkeit: Drücke den Knopf mehrmals. Achte darauf, ob er sich leicht eindrücken und wieder zurückschnappen lässt. Wenn er klemmt, kann dies auf eine Blockade hindeuten.
Prüfung auf Feuchtigkeit
Feuchtigkeit ist ein häufiger Feind von elektrischen Bauteilen. Wenn dein Heizpilz kürzlich Regen ausgesetzt war, ist dies ein wichtiger Punkt.
- Trocknen lassen: Stelle den Heizpilz an einen trockenen, gut belüfteten Ort und lass ihn mehrere Stunden oder über Nacht trocknen.
- Vorsichtige Reinigung: Falls du Feuchtigkeit siehst, kannst du versuchen, den Bereich vorsichtig mit einem fusselfreien Tuch abzutupfen. Vermeide aggressive Reinigungsmittel.
Überprüfung der Zündelektrode
Die Zündelektrode ist der Punkt, an dem der Funke überspringen soll. Sie befindet sich meist in der Nähe des Gasverteilers.
- Lokalisierung: Finde die kleine Metallspitze oder den Draht, der aus dem Zündmechanismus kommt und in Richtung des Brenners zeigt.
- Reinigung der Elektrode: Manchmal ist die Elektrode mit Ruß oder anderen Rückständen bedeckt. Reinige sie vorsichtig mit einer feinen Drahtbürste oder einem Schleifpapier (Körnung 200-400). Achte darauf, die Elektrode nicht zu verbiegen.
- Abstand zur Masse: Stelle sicher, dass die Elektrode nicht verbogen ist und einen korrekten Abstand zum Gehäuse oder dem Brenner hat. Ein zu großer oder zu kleiner Abstand kann die Funkenbildung verhindern. Der übliche Abstand liegt bei etwa 3-5 Millimetern.
Prüfung des Zündkabels
Das Hochspannungskabel überträgt die Funkenenergie. Beschädigungen hier können die Funktion komplett verhindern.
- Sichtkontrolle auf Risse: Untersuche das Kabel, das von der Piezo-Einheit zur Zündelektrode führt, auf Risse, Schnitte oder poröse Stellen.
- Sitz der Anschlüsse: Überprüfe, ob die Anschlüsse an beiden Enden (an der Piezo-Einheit und an der Zündelektrode) fest sitzen und nicht korrodiert sind.
Was die Funktion beeinträchtigen kann – Detaillierte Betrachtung
Neben den offensichtlichen mechanischen und Feuchtigkeitsproblemen gibt es weitere Faktoren, die die Zündung deines Heizpilzes beeinflussen können.
Der Zündknopf: Mehr als nur ein Drücker
Der Zündknopf ist oft der erste Berührungspunkt. Wenn er nicht richtig funktioniert, wird der interne Mechanismus nicht aktiviert. Dies kann verschiedene Gründe haben:
- Abgenutzte Innenteile: Die inneren Teile des Zündknopfes, die den Piezo-Mechanismus betätigen, können sich abnutzen. Dies führt dazu, dass der Druck nicht mehr ausreicht, um den Piezo-Kristall effektiv zu komprimieren.
- Verklemmte Mechanik: Schmutz oder eine leichte Verformung des Gehäuses können dazu führen, dass der Knopf nicht mehr vollständig in seine Ausgangsposition zurückkehrt oder nicht richtig einrastet, was für die Funkenbildung wichtig sein kann.
Die Feder: Elastizität ist entscheidend
Die Feder im Zündmechanismus spielt eine doppelte Rolle: Sie drückt den Piezo-Kristall zusammen und sorgt dafür, dass der Knopf nach dem Drücken zurückschnappt. Eine erschlaffte oder gebrochene Feder kann gravierende Folgen haben.
- Schwacher Druck: Wenn die Feder ihre Spannung verliert, wird nicht genug Druck auf den Piezo-Kristall ausgeübt, um die nötige Spannung zu generieren.
- Kein Rücksprung: Ein defekter Federmechanismus kann verhindern, dass der Knopf vollständig zurückkommt, was für den nachfolgenden Zündzyklus erforderlich ist.
Der Piezo-Kristall: Das technische Herzstück
Der eigentliche Piezo-Kristall ist empfindlich und seine Leistungsfähigkeit kann mit der Zeit nachlassen.
- Alterung: Die Kristallstruktur kann mit der Zeit an Effektivität verlieren, was zu einer geringeren Spannungsabgabe führt. Das Klicken wird leiser oder bleibt ganz aus.
- Mikrorisse: Starke mechanische Belastungen oder Temperaturschwankungen können feine Risse im Kristall verursachen, die die Umwandlung von Druck in Strom beeinträchtigen.
Die Zündelektrode: Form und Abstand
Die Form und der Abstand der Zündelektrode sind kritisch für die Funkenbildung. Auch kleine Abweichungen können das Problem verursachen.
- Verformung: Durch Hitze oder mechanische Einwirkung kann die Elektrode verbogen werden, was den optimalen Abstand zum Brennermaterial verändert.
- Oxidation: Die Oberfläche der Elektrode kann oxidieren, was die Leitfähigkeit reduziert und die Funkenbildung erschwert.
Zusammenfassende Übersicht der Prüfpunkte
| Prüfpunkt | Beschreibung der Prüfung | Wahrscheinliche Ursache bei Defekt | Lösungsvorschläge (ohne Gassystem-Eingriff) |
|---|---|---|---|
| Zündknopf | Beweglichkeit und Zustand des Knopfes | Mechanische Blockade, Abnutzung der inneren Teile, Feder defekt | Reinigung, vorsichtiges Testen der Beweglichkeit, Sichtprüfung auf Brüche |
| Zündelektrode | Sichtbare Beschädigung, Verschmutzung, Abstand | Rußablagerungen, Oxidation, verbogene Spitze, falscher Abstand | Reinigung mit Drahtbürste/Schleifpapier, vorsichtiges Richten, Abstand prüfen (3-5mm) |
| Zündkabel | Beschädigung des Isolationsmaterials, Sitz der Anschlüsse | Risse, Schnitte, poröse Stellen, lockere oder korrodierte Kontakte | Sichtprüfung auf Schäden, Überprüfung des festen Sitzes der Anschlüsse |
| Feuchtigkeit | Vorhandensein von Wasser oder Kondenswasser | Beeinträchtigung der elektrischen Leitfähigkeit | Trocknen lassen des Geräts, vorsichtiges Abtupfen von sichtbarer Feuchtigkeit |
| Gesamtmechanik | Sichtbare Verformungen am Zündermodul | Stoßschäden, Verbiegung von Gehäuseteilen | Generelle Sichtprüfung auf Auffälligkeiten |
Was du tun kannst, wenn der Zündmechanismus defekt ist
Wenn nach all diesen Prüfungen klar ist, dass der Piezozünder selbst die Ursache des Problems ist und du die oben genannten Schritte erfolgreich durchgeführt hast, ist es wahrscheinlich, dass der Zündmechanismus ausgetauscht werden muss.
Austausch des Piezo-Zündmoduls
Der Austausch eines Piezo-Zündmoduls ist oft möglich, erfordert aber Sorgfalt. Das Modul ist meist mit wenigen Schrauben am Gehäuse des Heizpilzes befestigt und mit dem Zündkabel verbunden.
- Ersatzteilbeschaffung: Suche nach einem passenden Ersatzteil für dein spezifisches Heizpilz-Modell. Herstellerangaben oder eine genaue Modellnummer sind hier entscheidend.
- Vorsichtiger Ausbau: Trenne alle Verbindungen vorsichtig. Merke dir, wie das alte Modul verbaut war.
- Einbau des neuen Moduls: Montiere das neue Modul und schließe alle Kabel und Verbindungen wieder korrekt an.
- Test: Führe nach dem Einbau einen Test durch. Du solltest jetzt das charakteristische Klicken hören, wenn du den Zündknopf drückst.
Wichtige Sicherheitshinweise
Bei allen Arbeiten an Gasgeräten ist Vorsicht geboten. Auch wenn du nicht direkt am Gassystem arbeitest, gibt es wichtige Punkte zu beachten.
- Gasflasche schließen: Stelle sicher, dass die Gasflasche immer geschlossen ist, bevor du mit Arbeiten am Heizpilz beginnst.
- Belüftung: Arbeite immer in einem gut belüfteten Bereich.
- Keine offenen Flammen: Vermeide offenes Feuer oder Funken in der Nähe des Geräts, solange du nicht sicher bist, dass es einwandfrei funktioniert.
- Fachkundige Hilfe: Wenn du dir unsicher bist oder das Problem weiterhin besteht, ziehe einen Fachmann oder den Hersteller zu Rate. Unsachgemäße Handhabung kann gefährlich sein.
Das sind die neuesten Piezozünder Ersatzteil Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Piezozünder am Heizpilz klickt nicht: Was du ohne Eingriff ins Gassystem prüfen kannst
Warum höre ich kein Klicken mehr von meinem Heizpilz?
Das Ausbleiben des Klickgeräuschs deutet meist auf ein Problem im mechanischen oder elektrischen Teil des Zündmechanismus hin. Mögliche Ursachen sind eine blockierte Zündknopfmechanik, Feuchtigkeit, Schmutz an der Zündelektrode oder ein verschlissenes Piezo-Element.
Kann ich den Piezozünder reinigen?
Ja, die Zündelektrode und der Bereich um den Zündknopf können vorsichtig gereinigt werden. Verwende eine weiche Bürste für Staub und Schmutz. Die Zündelektrode selbst kann mit einer feinen Drahtbürste oder Schleifpapier von Ruß befreit werden. Achte darauf, keine aggressiven Flüssigkeiten zu verwenden, die die Elektronik beschädigen könnten.
Wie weit sollte die Zündelektrode vom Brenner entfernt sein?
Der ideale Abstand zwischen der Zündelektrode und dem Brenner (oder dem Gehäuse, je nach Bauart) liegt in der Regel zwischen 3 und 5 Millimetern. Dieser Abstand ist entscheidend, damit der Funken überspringen und das Gasgemisch entzünden kann.
Was ist, wenn der Zündknopf klemmt?
Wenn der Zündknopf klemmt, kann dies auf eine mechanische Blockade durch Schmutz oder eine leichte Verformung des Gehäuses hindeuten. Versuche, den Bereich um den Knopf vorsichtig zu reinigen und teste dann erneut die Beweglichkeit. Wenn das Problem bestehen bleibt, könnte die interne Mechanik beschädigt sein.
Wie erkenne ich, ob das Piezo-Element defekt ist?
Ein defektes Piezo-Element erzeugt keine oder nur eine sehr schwache elektrische Spannung. Das äußert sich darin, dass kein oder nur ein leises Klicken zu hören ist. Ohne spezielle Messgeräte ist dies schwer exakt zu bestimmen, aber wenn alle anderen Prüfpunkte in Ordnung sind, ist das Piezo-Element der wahrscheinlichste Verursacher.
Ist es gefährlich, selbst am Zündmechanismus zu arbeiten?
Die hier beschriebenen Prüfungen und Reinigungsarbeiten am Zündmechanismus sind in der Regel sicher, solange die Gasflasche geschlossen ist und du vorsichtig vorgehst. Direkte Eingriffe ins Gassystem oder die Gasregulierung solltest du jedoch nur als Fachmann oder nach genauer Anleitung des Herstellers vornehmen.
Wann sollte ich einen Fachmann rufen?
Wenn du alle genannten Prüfungen durchgeführt hast, der Piezozünder aber immer noch nicht funktioniert, oder wenn du dir unsicher bei einzelnen Schritten bist, ist es ratsam, einen qualifizierten Techniker oder den Kundendienst des Herstellers zu kontaktieren. Insbesondere bei Problemen mit der Gaszufuhr oder der Verbrennung solltest du keine Experimente machen.
